梭形百葉

梭形百葉介紹

電動梭型百葉系統是在建筑物外部使用鋁合金葉片的大型遮陽產品，其百葉片可調整翻轉角度以調整進入室內的光照量。百葉翻板的安裝方式可分為水平方向和豎直方向兩種，同時可以使用玻璃百葉板，用于通風控制。葉片呈梭形，雙弧面、造型優美，具高科技質感，葉片轉角在0°~110°可調，可根據太陽的照射角度來調整葉片的角度，從而達到遮陽調光的效果。葉片截面大且為中空結構、強度高，符合外墻百葉韌度及延展性要求，閉合式減少正向風壓的壓力，不受風力影響的遮陽控制，能起到保護玻璃幕墻的作用。百葉板機構是在改變葉片翻轉角度的同時以達到不同遮陽、調光通風、防雨、防塵效果，其機構堅固不易變形還可以起到防盜作用。

隱藏式的電機或外置式電機連桿推動，結構科學、能輕松的安裝組合，有可靠的質量保證；適用于各種現代建筑的大型玻璃幕墻和玻璃天頂、平面、立面、和斜面建筑室內外遮陽。

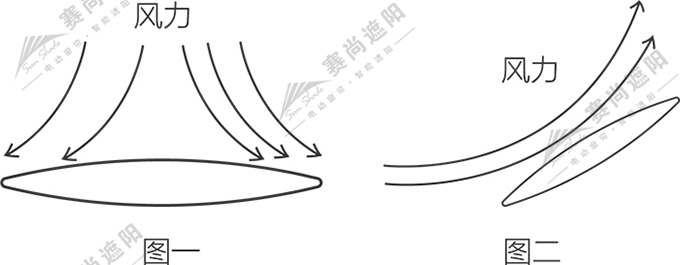

葉片外型設計為魚腹式流線型，并非為直接采取鋁型材壁厚加強(如圖一)；
根據流體力學計算，流線型表面設計百葉每平米如承受100Kg風壓時，可消散約30%即30Kg風壓；
型材壁厚轉化成魚腹型設計，在外觀效果提升，且大幅降低建筑所承受之重力；
當百葉開啟角度大于60度時，其抗壓值會再提升40%如沖擊力為100Kg時總消散風壓值約為70%即70Kg(如圖二)。

梭形百葉應用尺寸

 梭形百葉特點

1、通風與遮陽兼顧

機翼百葉可調節角度的百葉片，即可室內的自然通風，又同時阻擋有害紫外線的照射。

2、節能環保

不同房間可相互保持通風狀態，小角度的開啟又可同時保護私人空間。

3、控制方式

翻版百葉控制方式有：手動控制（自鎖裝置）、機械傳動控制、無線遙控控制、自動控制、智能感應控制（風光雨感應控制）。

梭形百葉垂直安裝特點及優勢

梭形百葉結構圖

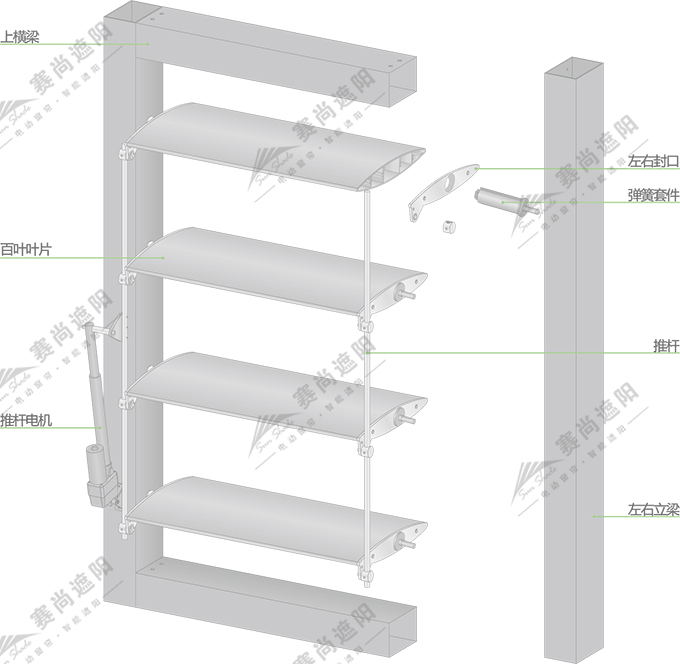

電動梭型百葉產品結構圖

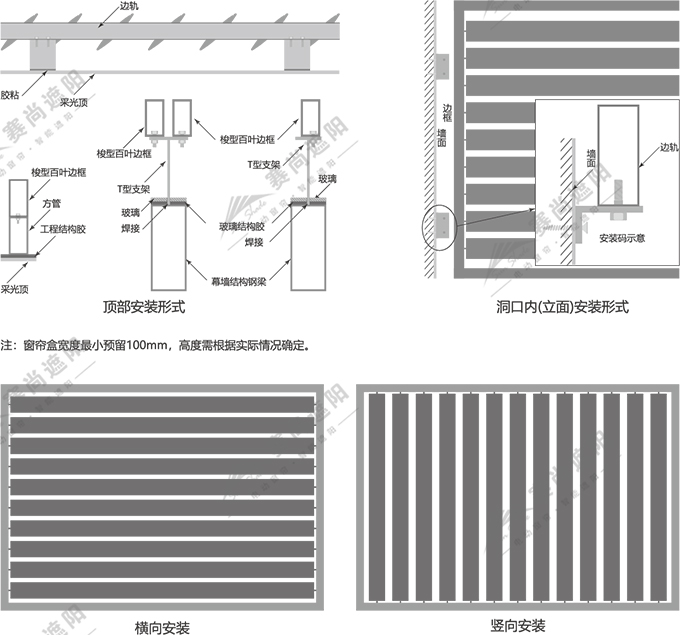

梭形百葉安裝方式

圖：梭形百葉安裝方式

梭形百葉對于建筑的功能和特點

1、節能遮陽、降低空調能源消耗；
2、防止眩光；
3、增加采光；
4、改造晝光照明均齊度；
5、引導自然通風；
6、改善室內環境微氣候；
7、造成建筑外觀的光影美學變化。

梭形百葉電機選擇

根據梭形百葉傳動形式可選擇不同形式電機，外傳動形式需要選擇推桿電機，內傳動形式需采用管狀電機。如產品需要配合消防聯動功能，建議選擇24V推桿電機。根據產品尺寸扭力應不小于25Nm。尚飛Rodeo系列及LT50系列電機參數如下所示。

 梭形百葉推桿電機參數

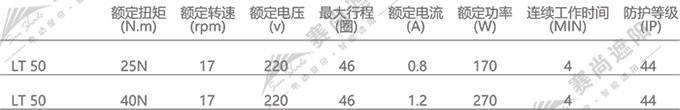

梭形百葉管狀電機參數

梭形百葉葉片選擇

梭型百葉葉片選擇應從多方面因素考慮。包括現場幕墻結構、分隔、當地氣候條件，以及建筑高度、造型等。選在不同規格的葉片，從而使建筑滿足遮陽節能要求的前提下。也能提升建筑美觀度，整體性。目前市場常用規格150mm、200mm、250mm、300mm、450mm等。

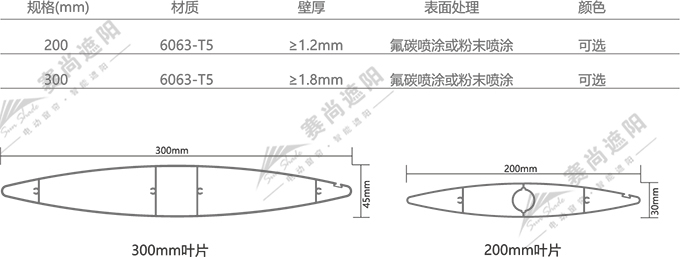

梭形百葉技術參數

梭形百葉應用場所

它簡潔而優雅的結構很容易與各種建筑相融合，如公共建筑，辦公建筑，工廠，酒店，醫院，學校和體育建筑等。廣泛應用于各種現代建筑的大型玻璃幕墻、玻璃天頂、窗戶的室內外遮陽，可靈活運用于平面、立面、斜面建筑。

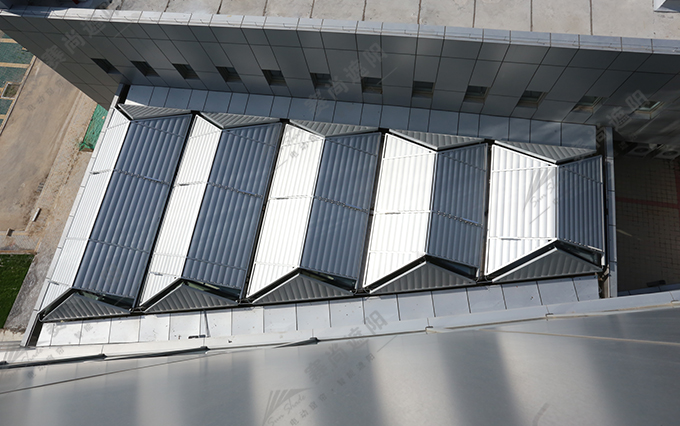

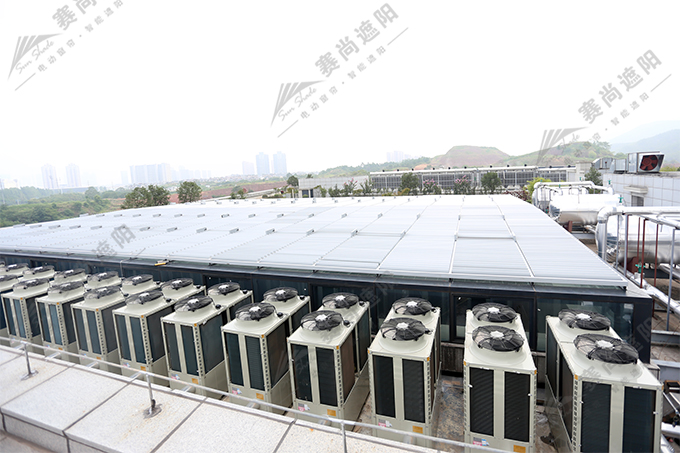

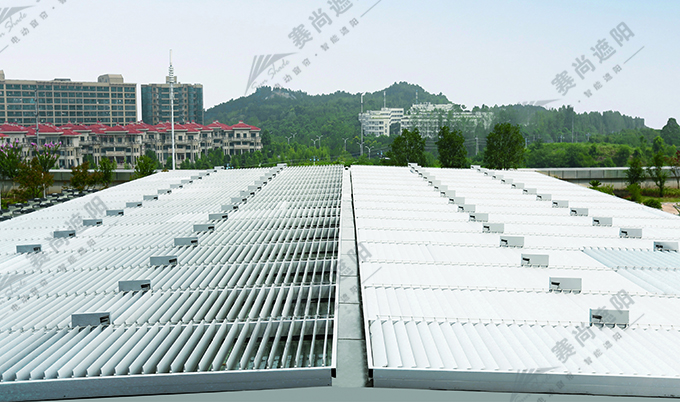

梭形百葉實景圖

 圖：梭形百葉實景圖

圖：梭形百葉實景圖

圖：梭形百葉實景圖
